自动喷涂制样工作站

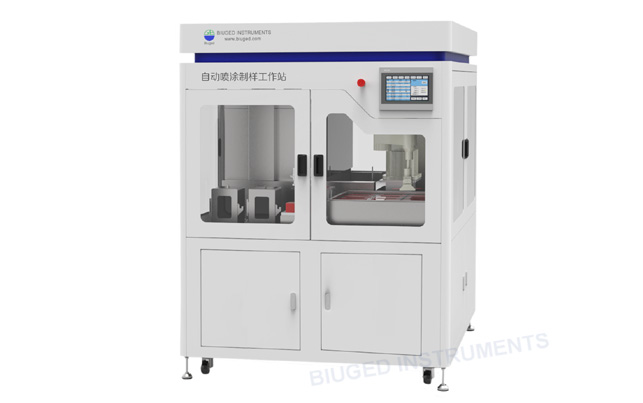

说明：BGD 370自动喷涂制样工作站是集自动取板、自动喷涂、自动烘干于一体的全自动化喷涂制样工作站。该工作站采用协作机器人，配合喷涂及烘干功能，能全自动快速制备标准尺寸的样品，它具有以下特点：

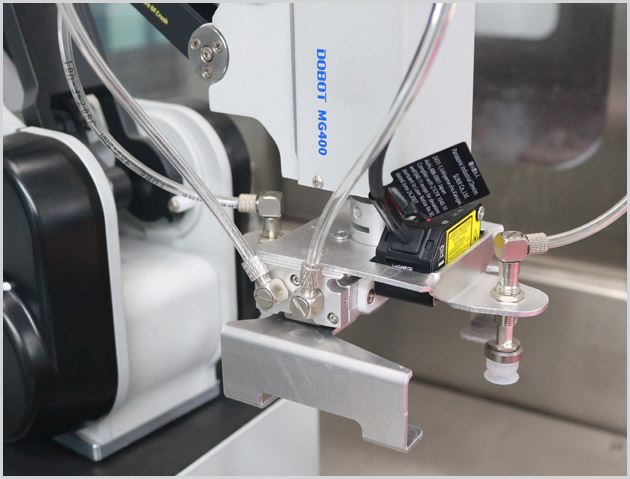

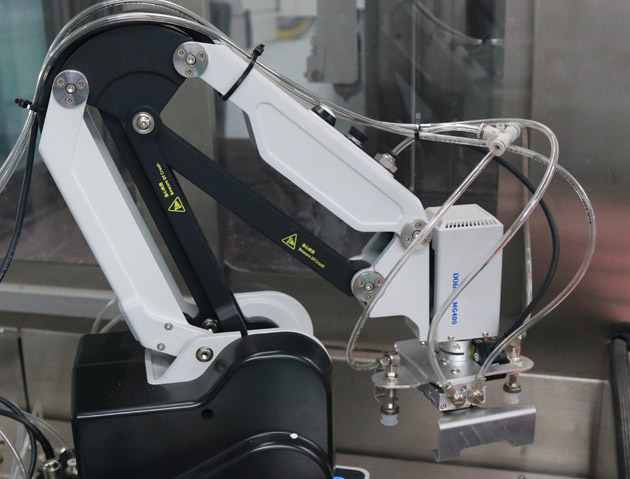

◆ 轻便型机器手，自动化程度高，集自动取板、自动喷涂、自动烘干于一体。

◆ 喷涂废气处理装置：自动水槽水帘，干湿两道同时处理，尽量避免对空气污染。

◆ 内置集成化烘干装置。

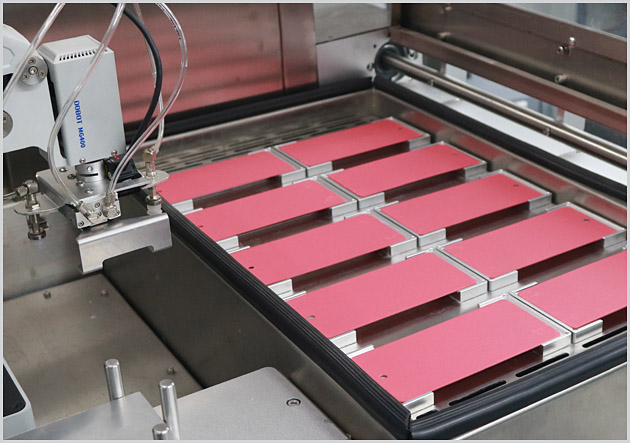

◆ 采用试板架上下料方式，可以根据不同的试板定做不同的试样架，灵活多变。

◆ 采用喷枪快换机构，标配固瑞克喷枪，并可以实现喷枪的各参数和喷涂图形实现自动化控制。也可以根据需求更换为其他品牌的空气喷枪。

◆ 涂料和溶剂采用压力送料装置，安装自动化换色阀切换装置，可以喷涂完成后自动切换，实现喷涂双层涂层和自动清洗功能。

◆ 选配齿轮泵供料，精确控制喷涂样品流量，推算出并显示湿膜膜厚，无需重复调节即可得到想要的涂层湿膜厚度。

◆ 智能自动清洗模式：吹送管道涂料 -溶剂清洗-吹干管道，节省清洗溶剂，同时带有废料槽接清洗废料。

◆ 工作站配备烘烤室，最高烘烤温度可达150℃，喷涂完成后的试板可以自动实现烘烤功能。

       ◆ 工作站配备主动排风过滤功能，其中水帘采用液下泵进行水循环作用。

主要技术参数：

■ 标准试板尺寸：150mm×70mm；

■ 最大喷涂试板数量：48块标准试板，或者不超过8层的试板架厚度的其它试板架。

■ 喷涂速度：0-500mm/s

■ 试板架尺寸：350mm×230mm

■ 机器手负荷：3kg

■ 清洗溶剂罐容量：5L

■ 典型工作耗时：喷涂一个试板架约耗时3min（每块试板架喷涂两次，包括上下料时间）

■ 典型喷枪清洗溶剂用量： 约2L

■ 压缩空气压力：0.4MPa ~ 0.7MPa

■ 排气管口径：250mm

■ 尺寸：1430mm×1430mm×2080mm（长×宽×高）

■ 总功率：4 kW

■ 订购信息：BGD 370---自动喷涂制样工作站
