硬度试验笔

        说明：硬度试验笔又名牛顿笔，由德国Robert Bosch GmbH发明，设计用于现场简单快速测量涂层的耐划痕性能，尤其是一些曲面或小面积（最小可达30mm×50mm）的涂层。

该仪器符合ISO 22557《色漆和清漆 弹簧笔划痕试验》标准，其内装一个可调压力的弹簧，弹簧压力由滑杆控制（通过定位螺丝固定滑杆，保证获得恒定的压力），产生的压力作用于一个尖顶划针（碳化钨材质，方法A）或圆环形划针（不锈钢或铜材质，方法B），以模拟涂层不同的应用场景。操作者可选择如下三种不同压力量程的弹簧，同时压力量程对应刻在笔套上，三种压力量程包括：

                                                No.1     0－3N（0－300g）   (蓝色)        间隔：0.1N（10g）

                                                No.2     0－10N（3－1000g） (红色)       间隔：0.5N（50g）

                                                No.3     0－20N（0－2000g） (黄色)       间隔：1N（100g）

                                            （每一根与压力量程对应的弹簧具有与刻度相应的颜色代码）

通过滑杆可设置估计或已知弹簧压力。将仪器垂直放在测试表面，以10mm/秒的速度划一条直线。测试头会产生一条仅肉眼看得见的划痕。如果弹簧压力太高，划痕会很清晰，如果弹簧压力太低，将没有划痕出现。通过锁定滑杆每次可以控制所需的压力，单位为牛顿（Newtons）．

主要技术指标：

■ 测试头直径：三种---① 0.5 mm (Opel) ；② 0.75 mm (Bosch)；③1.0 mm (符合ISO 1518和DEF)

■ 测试量程：三种--- 0－3N； 0－10N；0－20N

■ 长度：160 mm

■ 直径：16mm

■ 重量（净重）：约 250 g

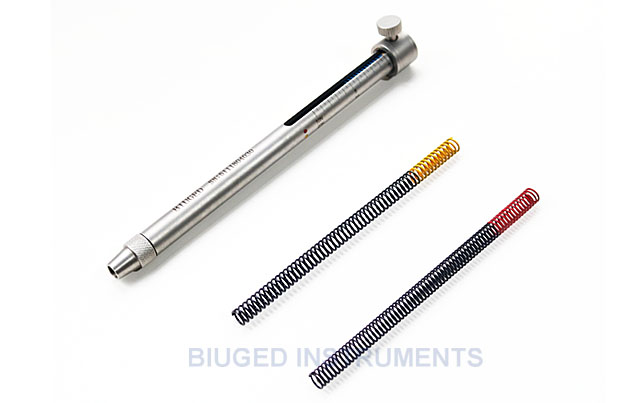

■ 标准配置：硬度测试仪（含0.75mm顶尖划针）、三根压力弹簧（No.1, No.2, No.3）

订购信息：

BGD 511/1---硬度试验笔（方法A）

BGD 511/2---带支撑轮硬度试验笔（方法B）

BGD 1170---带支撑轮笔套

BGD 1071---0.5 mm A1尖顶划针

BGD 1072---0.75 mm A2尖顶划针

BGD 1073---1.0 mm A3尖顶划针

BGD 1074/1---B1圆环形划针（不锈钢材质）

BGD 1074/2---B2圆环形划针（铜材质）
BGD 1075---蓝色弹簧（0-3N）
BGD 1076---红色弹簧（0-10N）
BGD 1077---黄色弹簧（0-20N）

BGD 1170---带支撑轮笔套

BGD 1071---0.5 mm测试头

BGD 1072---0.75 mm测试头

BGD 1073---1.0 mm测试头

BGD 1074/1---B1圆环形划针（不锈钢材质）

BGD 1074/2---B2圆环形划针（铜材质）

BGD 1075---蓝色弹簧（0N-3N）

BGD 1076---红色弹簧（0N-10N）

BGD 1077---黄色弹簧（0N-20N）
