检测仪器
高低温万能材料试验机

高低温万能材料试验机

说明:BGD 578 高低温万能材料试验机主要适用于弹性涂料、防水涂料、橡胶,塑料异型材,塑料管材、板材、片材,薄膜、电线电缆、防水卷材、金属丝等材料在高温或低温环境下的拉伸、压缩、弯曲、剥离、撕裂等力学性能的测试。该产品也广泛适用于检测航空、航天、信息、电子、电工、仪器仪表、塑胶、汽车零部件等产品:通过模拟电工电子产品、航天产品及各类气象产品及其零部件、材料在低温、高温、湿热等应用环境来分析和评价其展示的性能,为预测和改进这些产品的质量和可靠性提供正确的依据。

该仪器由拉力机主机、夹具和可移动式高低温试验箱等部分组成。拉力机采用全套进口全数字交流伺服系统和高刚性框架结构,并由PC机控制。高低温试验箱采用双层隔热玻璃门,方便用户观察试验情况,并采用全不锈钢框架和内胆,不仅美观,而且抗腐蚀性强。

该仪器造型新颖、精度高、噪音小、操作方便,并已通过欧盟CE认证。BGD 578-01.jpg


可检测项目:

(1)拉伸性能试验(非金属(板材、薄膜、格栅、编织袋)、金属);

(2)压缩性能试验(GB/T 1041-97、GB/T 1041-2008);

(3)弯曲性能试验;

(4)环刚度性能试验(ISO9969-97,ISO9969-2007);

(5)环柔度性能试验

(6)扁平性能试验;

(7)剥离性能试验(挤压剥离、拉伸剥离、撕裂剥离、T型剥离、管环剥离);

(8)撕破性能试验;

(9)直角撕裂试验;

(10)顶破性能试验;

(11)刺破性能试验;

(12)泊松比试验;

(13)恒载荷控制试验。



产品特点:

拉力机主机

◆ 超高刚性结构

龙门型超高刚度框架结构,较宽的速度控制范围,密封式垂直轴支架,超强刚性,无间隙滚珠轴承,精度高,稳定性好。

◆ 三种速度闭环控制

可进行应力、应变、位移三种速度完全闭环控制方式;试验可按上述控制方式分段编程,且控制方式间可无缝切换;采用先进的闭环交流伺服免维护控制系统,高精度,高可靠性;进口的减速器及滚珠丝杠提高了控制精度及稳定性。

◆ 智能数字测控技术

采用进口高品质负荷传感器,采集部分采用分段线性校正的方法保证负荷检测部分的高精度,高稳定性。传感器采用独创的智能化、数字化设计,摆脱了传统的采集以及传输方式,大大提高了传感器的采样精度以及稳定性;采用最新传感器识别技术,能够自动识别传感器的安装状态、传感器性质、以及传感器系数;传感器的更改无需设置软件,无需现场校准。

◆ 高速处理器

采用内置DSP的高速处理器,不仅大大提高了系统的采样速率,而且提高了系统控制精度以及响应时间。

◆ 应变测量系统

配备大变形引伸计,双向随动性好,跟随性强,能够精确测量试样标线间距内试样的变形量,从而得到更准确的屈服应变、断裂应变以及X%时的应力等数据;可选配Y小变形引伸计、X小变形引伸计、挠度引伸计等,测量精确0.1um,能够准确测量拉伸弹性模量、泊松比、弯曲弹性模量等。

◆ 模块化的软件设计

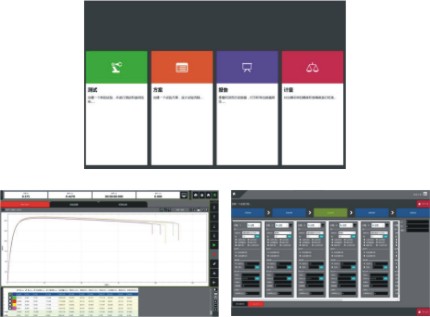

采用TestExplorer测控软件,软件分为测试、方案、报告、计量四个测试模块,采用引导式操作流程,试验操作简单、轻松。

以检测标准为试验基础模块的设计理念,包含了目前绝大多数常用测试方法,支持定制化试验方案设计,内置几百种试验结果与结果表达式计算器,极大丰富了用户的个性化试验需求。

◆ 强大的软件功能

TestExplorer测控软件为试验结果的分析提供了多种辅助分析手段:支持试验曲线回放,试验结果重新计算(添加或修改计算结果);支持结果单位切换与数据修约;内嵌数据分析对比软件,能够逐点分析曲线及结果;支持特征点分析功能,试验结束后特征点在试验曲线上自动标记;具有多种统计功能,能够自动对试验结果进行统计和汇总;测试报告模板化、可定制化,能够导出Excel、word、pdf等多种报告格式, 采用网络技术实现诊断与升级,可通过网络随时免费在线更新升级。

同时,软件还设计有试验流程编辑器,可实现应力速率、应变速率、位移速度、恒定载荷以及恒定应变等多种控制方式、多阶段的试验过程控制,控制间无缝切换。另外,软件实用的返零功能,通过调节横梁位置,合理有效的消除试样的初始应力,从而得到更加精确的测试结果;

软件提供了应力-应变、负荷-位移、应变-时间、位移-时间等多种曲线形式,可实现任意坐标系配置和显示单位切换等功能。可选择任意曲线来比较。并且提供任意尺寸的打印输出以及曲线放大功能,可在区域内通过鼠标拖动来实现曲线放大和平移。

最后,软件还具有中文、英文、俄文等多国语言支持,实现软件国际化;支持自定义显示实时数据通道内容及显示单位的设置;

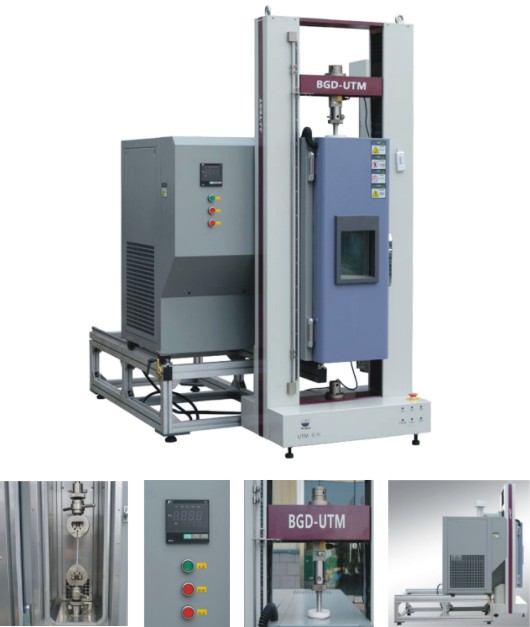

BGD 578-02.jpg



高低温箱:

◆ 高低温箱具有RS485或RS232通讯功能,用于采集样品保温箱内温度。

◆ 试验箱外形为卧式,前部试验室头部突出,可嵌套试验机内。后部依制冷电气系统布置空间要求设计。(试验箱后部结构四角起轮,根据重心布置,进深可能会加大)

◆ 拉力机试验箱试验室门可打开装卡样品,左侧安装合页,门锁正面安装,不干涉试验箱进入和退出,后部侧方开检修门,用于风道结构安装维护用。

◆ 拉力机试验箱容积较小,但箱体较扁,保温面积较大,执行低温时冷量损耗较大,布置双机复叠制冷系统。

◆ 安全措施齐全,具有防漏电、过流、过压、过温等安全防护措施,警示标识齐全。

◆ 整机采用国际一流的电控和制冷配件,运行稳定可靠;

◆ 操作简单易学,功能强大,人性化设计,维护极为方便;

◆ 台湾风机,耐温性好,独特的循环送风方式,温度分布更均匀,各项参数表现优于国标;

◆ 观察窗采用多层真空玻璃,自动除霜,可清晰的观察试验室内部的情况;



符合标准


标准号

标准名称

拉力机

GB/T 16491-2008

电子式万能试验机

GB/T 1040-2006

塑料 拉伸性能试验方法

GB/T 1041-2008

塑料 压缩性能试验方法

GB/T 9341-2008

塑料 弯曲性能试验方法

IS0 527-1993

塑料 拉伸性能的测定

GB/T 18997.1-2003

铝塑复合压力管 剥离试验

GB/T 2791-1995

剥离强度试验 剥离试验方法

GB/T 328.8-2007

沥青防水卷材 拉伸性能

GB/T 15788-2005

宽条拉伸试验

GB/T 13022-91

塑料薄膜拉伸性能试验方法

GB/T 19806-2005

塑料管材和管件聚乙烯电熔组件的挤压剥离试验

GB/T 19808-2005

塑料管材和管件 公称外径大于或等于90mm的聚乙烯电熔组件的拉伸剥离试验

CJ/T 234-2006

垃圾填埋场用高密度聚乙烯土工膜

GB/T 17639-2008

土工合成材料 长丝纺粘针刺非织造土工布

GB/T 17642-2008

土工合成材料 非织造布复合土工膜

GB/T 17643-1998

土工合成材料 聚乙烯土工膜

GB/T 17689-2008

土工合成材料 塑料土工格栅

GB/T 19470-2004

土工合成材料 塑料土工网

GB/T 8946-1998

塑料编织袋

GB/T14201-1993

铁矿球团抗压强度测定方法

ISO 604-2002

Plastics - Determination of compressive properties

ISO 178-2004

Plastics -- Determination of flexural properties

ISO 1209-1-2007

Rigid cellular plastics - Determination of flexural properties - Part 1: Basic bending test

ISO 1209-2-2007

Rigid cellular plastics - Determination of flexural properties - Part 2: Determination of flexural strength and apparent flexural modulus of elasticity

ASTM D 638-2008

Standard Test Method for Tensile Properties of Plastics

高低温箱

GBT 10589-2008

低温试验箱技术条件

GB/T2423.1-2008

电工电子产品环境试验 第2部分试验方法 试验A 低温

GB/T 5170.2-2008

电工电子产品环境试验设备检验方法 温度试验设备

GJB 150.3A-2009

军用装备实验室环境试验方法 第3部分:高温试验


主要技术参数:

高低温箱

■ 最大拉伸空间:200mm

■ 温度显示分辨率:0.1℃

■ 控温精度:±2℃ ;

■ 温度波动:±1℃(高温);±2℃(低温);

■ 温度梯度:2℃

■ 控温范围:-40℃~150℃( 机械制冷型);

■ 降温速率:平均 0.7℃/min~1℃/min

■ 升温速率:平均1℃/min~3℃/min;

■ 电源:220VAC-15%~220VAC+10% 50Hz 1kVA,单相三线制。


拉力机

■ 最大试验力:10KN

■ 试验机级别:0.5级

■ 试验力测量范围:0.2%~100%FS

■ 试验力示值相对误差:±0.5 %

■ 数据采集速率:50HZ

■ 传感器-通道频带宽度:8.4HZ

■ 试验力分辨力:1/300000

■ 变形测量范围:0.2%~100%FS

■ 变形示值相对误差:±0.5%以内

■ 变形分辨力:1/300000

■ 大变形测量范围:25mm~700mm

■ 大变形示值相对误差:±0.50%以内

■ 大变形分辨力:0.0125mm

■ 横梁位移示值相对误差:±0.50%以内

■ 位移分辨力:0.001mm

■ 力控速率调节范围:0.005~5%FS/S

■ 力控速率相对误差:±1%设定值以内

■ 变形速率调节范围:0.02~5%FS/S

■ 变形控制速率相对误差:速率<0.05%FS时,为设定值的±2%以内;

                                           速率≥0.05%FS时,为设定值的±0.5%以内

■ 横梁速度调节范围:0.001~500mm/min

■ 横梁速度相对误差:速率<0.05 mm/min时,设定值的±1.0%以内;

                                   速率≥0.05 mm/min时,设定值的±0.5%以内;

■ 恒力、恒变形、恒位移控制范围:0.5%~100%FS

■ 恒力、恒变形、恒位移控制精度:设定值≥10%FS时, 设定值的±0.1%以内;

                                                         设定值<10%FS时, 设定值的±1%以内;

■ 有效试验宽度:400mm

■ 最大拉伸行程(有夹具):900mm

■ 电源:220VAC-15%~220VAC+10% 50Hz 1kVA,单相三线制

■ 拉力机主机尺寸(L×W×H):480mm×750mm×1920mm

■ 恒温箱体尺寸(L×W×H):390mm×700mm×1030mm

■ 重量:265 KG


订购信息:BGD 578--- 高低温万能材料试验机


仪器配置

(1)主机一台(内部配置:进口减速机一个、进口伺服系统一套)

(2)高低温试验箱:1台(含制冷机组)

(3)美国进口传感器:1支;

(4)偏心轮拉伸夹具:1套(符合GB/T-528 I型试样 )

(5)拉伸粘结夹具:1套(符合GB/T16777-2008 A法 不提供水泥砂浆基材)

(6)拉伸粘结夹具:1套(符合GB/T16777-2008 B法 不提供水泥砂浆基材)

(7)无线遥控器一个

(8)有线控制键盘一个

(9)品牌台式电脑一套,(主机、液晶显示器、键盘、光电鼠标)

(10)应用软件一套(终身免费升级)

(11)《产品用户手册》一套
